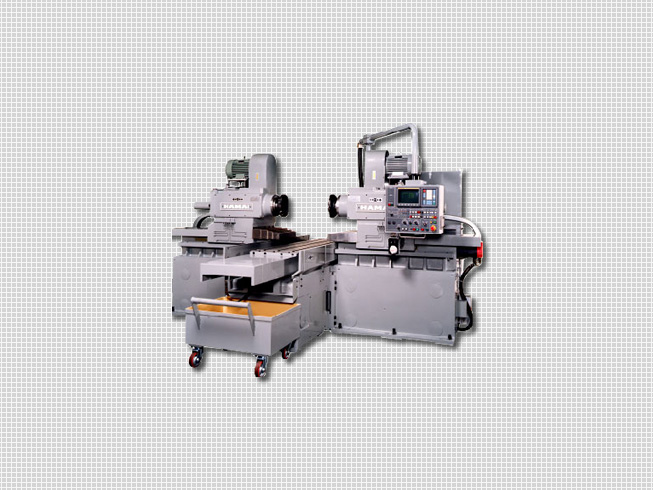

双头龙门铣床
4DS-A
| 项目 | 1DS-A | 2DS-A | 4DS-A | 6DS-A |
|---|
工作台 | 工作面尺寸
（长度×宽度）
(mmxmm) | 分度工作台
Φ350 | 1,350x400 | 2,000x500 | 2,250x600 | 加工工件尺寸
(mm) | 20-300 | 100-500 | 220-800 | 400-1,000 | 运动
范围 | 工作台左右移动 (X)
(mm) | 450 | 800 | 1,200 | 1,400 | 主轴头前后移动 (Y,Z)
(mm) | 210 each | 400 each | 400 each | 400 each | 自工作台表面至主轴中心线的距离
(mm) | 335(105) | 405(150) | 425(160) | 475(160) | 自工作台中心至主轴端面的距离
(mm) | 90-300 | 110-510 | 170-570 | 250-650 | 主轴头 | 主轴端形式
(JSB6101) | 特殊轴 | No.50 | No.50 | No.50 | 主轴转数
(min-1) | 150-500
(变频器
直接指令) | 70-1,450 | 以可互换齿轮以及高低转换杆进行变速
(min-1) | 150-500
(变频器
直接指令) | (70,93,120,160,200,270,380,500,650,840,1100,1450) | 主轴用马达
(kw) | 5.5 | 5.5 | 7.5 | 7.5 | 两主轴端之间的距离
(mm) | 180-600 | 220-1,020 | 340-1,140 | 500-1,300 | | 进给速度 | 切削进给速度
(mm/min) | 0-2,000 | 10-3,000(切削进给倍率0～150％附有) | 快进速度(X)
(mm/min) | 10,000 | 6,000 | 6.000 | 6.000 | 快进速度(Y,Z)
(mm/min) | 10,000 | 4,800 | 4,800 | 4,800 | 马达 | 进给用 (X,Y,Z)
(kw) | 各0.6 | 各2.8 | 各2.8 | 各2.8 | 液压套件用（选配）
(kw) | 1.5 | 2.2 | 2.2 | 2.2 | 润滑注油泵用
(w) | 20 | 20 | 20 | 20 | 消耗电力
(KVA) | 20 | 25 | 30 | 30 | 工作台装载质量
(kgf) | 90 | 800 | 1,500 | 2,000 | 机械质量
(kgf) | 5,500 | 8,000 | 9,500 | 11,000 | 机械尺寸
(mmxmm) | 2,380x3,176 | 2,760x3,360 | 4,020x3,500 | 4,340x3,680 |
|
